數控張拉千斤頂,智能張拉系統

YDC/YCW型張拉千斤頂通用型預應力穿心千斤頂配用不同附件,可張拉夾片群錨,鐓頭錨和冷鑄錨,用于后張法預應力施工	海力H數控張拉千斤頂，電腦芯片智能控制，數字化設定顯示壓力、預應力、行程，同步張拉，以應力為控制指標，以伸長量為校對指標，可定制

智能先張拉千斤頂海力F50-2000T行程:30-3000mm微電腦控制先張拉施工，以位移為同步為控制指標，可用于同步先張拉(同步精度:半自動3%,全自動±0.5mm)	同步頂升系統施工現場視頻

YDC/YCW型張拉千斤頂（穿心千斤頂，空心千斤頂）
張拉千斤頂用于鐵路、公路等橋梁的鋼鉸線的后張法的張拉施工、也可用水電、風電等工程及高層建筑的預應力錨具的張拉使用。常用于1860-2000級15、24和12.7鋼絞線的群錨張拉。張拉千斤頂不但具有張拉（拉伸）功能還可以完成頂推、超重等功能。

型號	張拉力	公稱 油壓	張拉活塞 面積㎡	回程活塞 面積㎡	張拉 行程	穿心 孔徑㎡	主機質 量kg	主機外形 尺寸mm	限位板 止口尺寸	工具錨板 止口尺寸
YCW60B	600	52	1.15×10-2	0.41×10-2	200	φ60	33	φ170×340	φ100	φ93
YCW100B	937	52	1.91×10-2	0.78×10-2	200	φ78	65	φ216×349	φ147	φ128
YCW150B	1511	50	3.02×10-2	1.60×10-2	200	φ102	106	φ280×366	φ168	φ154
YCW200B	1960	52	3.77×10-2	1.84×10-2	200	φ120	135	φ310×310	φ194	φ174
YCW250B	2479	54	4.59×10-2	2.80×10-2	200	φ140	162	φ350×369	φ208	φ184
YCW300B	3000	52	5.77×10-2	3.13×10-2	200	φ146	217	φ385×370	φ248	φ214
YCW350B	3479	54	6.48×10-2	3.46×10-2	200	φ175	268	φ415×390	φ250	φ250
YCW400B	3955	52	7.61×10-2	4.60×10-2	200	φ175	385	φ440×390	φ250	φ250
YCW500B	4924	49	10.05×10-2	4.77×10-2	200	φ196	590	φ490×423	φ360	φ300
YCW600B	6050	50	10.21×10-2	3.82×10-2	200	φ196	617	φ530×423	φ360	φ300
YCW650B	6500	46	14.33×10-2	6.92×10-2	200	φ240	650	φ575×465	φ360	φ360

型　號	公 稱 張拉力	張拉行程	額定油壓	張拉缸 面　積	穿心孔徑	工具錨 尺 寸	限位板 尺 寸	外形尺寸
	KN	mm	Mpa	cm2	cm	D(mm)	D(mm)	mm
QYC270	270	200	61	44.2	Ø18	-	-	Ø105x510
YDC650	650	200	48	137	Ø72	95	99	Ø200x300
YDC1000	1000	200	47	213	Ø80	120	125	Ø236x332
YDC1500	1500	200	52	285	Ø94	150	150	Ø265x378
YDC2000	2000	200	53	377	Ø118	177	177	Ø310x340
YDC2500	2500	200	52	484	Ø128	180	190	Ø340x370
YDC3000	3000	200	54	554	Ø135	185	190	Ø370x370
YDC3500	3500	200	51	678	Ø162	232	232	Ø420x360
YDC4000	4000	200	52	761	Ø175	252	252	Ø440x410
YDC5000	5000	200	52	974	Ø190	260	260	Ø470x380
YDC6500	6500	200	52	1278	Ø220	275	290	Ø560x650
YDC8000	8000	200	50	1590	Ø240	-	-	Ø640x730
YDC10000	10000	200	50	2023	Ø280	-	-	Ø720x850
YDC12000	12000	200	50	2313	Ø280	-	-	Ø720x900

海力H數控張拉千斤頂

智能張拉系統，電腦控制張拉設備是我公司研制的預應力張拉全自動控制設備，有先進、高效的智能張拉施工設備，用于橋梁、鋼構等多種梁的張拉施工，結合我公司PLC同步頂升系統，可同時實現1-99臺張拉千斤頂同步對稱張拉，我公司液壓控制的先進經驗，張拉預應力控制同步誤差±0.5%。智能張拉系統通過位移傳感器同時實現伸長量的精確控制，伸長量偏差控制在±0.5%以內。采用先進電磁閥控制及液壓鎖的保壓功能，對張拉力的及伸長量控制精度得到有效保證，可確保張拉施工的工程質量，先進智能芯片控制張拉全過程，可實時處理張拉過程中出不下常情況，如鋼絞線的斷裂、斷絲、滑絲或孔道阻塞等，智能張拉設備會自動停機，施工人員處理正常后，再繼續工作，可實時管理及監控張拉過程。
工作原理：

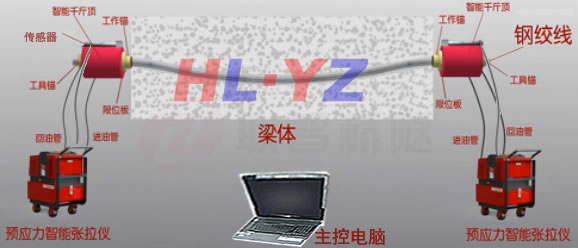

智能張拉設備由PLC控制系統，電動油泵、張拉空心千斤頂、壓力傳感器，位移傳感器等組成。智能張拉設備主要是控制預應力的大小及伸長量作為指標。通過壓力傳感器控制張拉千斤頂?shù)墓ぷ鲏毫υ贀Q算成預應力實時顯示及控制，位移傳感器控制鋼絞線的伸長量，數控張拉系統實時對壓力及位移進行判斷，實時對電動泵站進行近制，實現張拉預應力及伸長量的實時精確控制。自動完成預應力張拉。
主要功能與特點
1、預應力精確控制，預應力誤差控制在±0.5%，優于好于《公路橋涵施工技術規范》規范圍要求的1.5%
2、伸長量的精確控制，伸長量誤差控制±1%，優于《公路橋涵施工技術規范》規范圍要求的±6%
3、多個張拉空心千斤頂同步張拉，預應力同步誤差控制在±0.5%，優于《公路橋涵施工技術規范》規范圍要求±2%
4、液壓鎖的保壓功能讓千斤頂長時間持荷不卸壓，優于《公路橋涵施工技術規范》規范圍要求5分鐘
5、智能張拉系統自動記錄不同時段的預應力值及伸長量，自動生成曲線圖，可進行施工過程還原，提高了工作效率。
6、智能張拉系統操作簡單：設置好參數后，一鍵張拉
7、安全可靠，張拉空心千斤頂及系統安裝好后，操作人員可以遠離張拉千斤頂。近制張拉系統就可以輕松完成張拉、讀取預應力及伸長量，并可輕松回程
8、施工安全，施工中出現的突發情況如停電、膠管扎斷及信號中斷等，或達到系統設定的暫停條件時，張拉千斤頂將停止工作，液壓鎖自動保壓，確保施工安全。
9、同步回程功能，預應力張拉結束后，回程可控，張拉千斤頂緩慢回程，減少了對梁板破壞可能。
