手動彎管器

一 、 產品簡介和用途
海力Q-S-25手動彎管機是冷彎式型簡易手動彎管機。不用加熱灌沙等工藝。彎曲圓弧光滑、清晰、變形小。使用方便，便于攜帶。適合于廠礦、農村、化工、制冷、建筑、電氣線路、管子安裝，是以上行業(yè)必備的常用工具。
1、如管子壁厚為2-5mm可選擇海力Q-D電、手動彎管機或海力W-G電動彎管機或海力W-Q手動彎管機。
2、管子壁厚為0.5-4mm可選取擇DWQJ滾動彎管機。
3、管徑較小在10-25mm且壁厚小于2mm可選擇海力Q-S25手動彎管機。
4、壁厚≤12mm可選取擇海力W-V電動液壓彎管機。
二、 產品結構特點

1 、底座　 2 、支架 　　3 、模頭　 4 、滾輪
5 、螺栓　 6 、定位塊 　7 、絲桿 　8 、螺母
9 、手柄 　10 、套柄 　11 、搖板　12 、螺栓

彎管外徑 × 壁厚（ mm ）	最大彎曲角度	彎曲半徑
Φ 10×2.25	≤ 180 °	4D
Φ 12×2.25	≤ 180 °	4D
Φ 14 × 2.25	≤ 180 °	4D
Φ 16 × 2.75	≤ 180 °	4D
Φ 19 × 2.75	≤ 180 °	4D
Φ 22 × 2.75	≤ 180 °	4D
Φ 25 × 2.75	≤ 180 °	4D

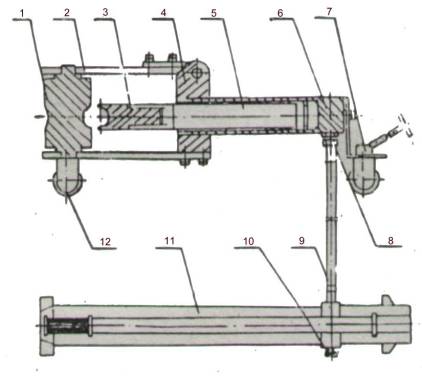

本機主要有如圖上所示的 12 個另件組成?？蓮?Ф 10 、 Ф 12 、 Ф 14 、 Ф 16 、 Ф 19 、 Ф 22 、 Ф 25 ，共 7 種規(guī)格的管子，如用戶特殊需要可與本廠聯系。

三、 使用方法 a) 先把底座 1 固定。
b) 根據所需彎管尺寸選擇模頭和滾輪。
c) 使用時模頭套入底痤軸上，然后把支架 2 套入軸上，再把滾輪 4 放入定位塊，用螺栓 12 套入固定。d) 把支架轉到搖板 11 處，把所彎的管子插入模頭和滾輪之間，調節(jié)螺母8，使模頭、管子、滾輪貼合。即可轉動手柄。
