電動試壓泵標準，產品質量分等
發布時間：2012-08-01 來源：揚子工具集團 瀏覽次數:12290電動試壓泵標準，產品質量分等
JB/T 53194－1999
電動試壓泵產品質量分等（內部使用）
1999-12-30 發布 2000-06-01實施
國家機械工業局發布
JB/T 53194－1999
前言
本標準是對 JB/T 53194—94《電動試壓泵質量分等》進行的修訂。本標準自實施之日起代替 JB/T 53194—94。本標準的附錄 A、附錄 B都是提示的附錄。本標準由全國泵標準化技術委員會提出并歸口。本標準主要起草人：徐領玉、薛勝雄。
1 范圍
本標準規定了電動試壓泵（以下簡稱泵）產品的質量等級、質量等級指標、抽樣、質量等級評定及檢測方法。本標準適用于額定排出壓力至 100 MPa，配帶電動機功率至 5.5 kW，工作介質為溫度 5~6℃的清水、乳化液或運動粘度不超過 45 mm2/s的油品的電動試壓泵。 2引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均
為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準昀新版本的可能性。 GB/T 9069—1988往復泵噪聲聲功率級的測定工程法 JB/T 6913—1993 泵產品清潔度 JB/T 9089—1998 試壓泵
3 質量等級
泵的綜合質量分為合格品、一等品和優等品三個等級。 4質量等級指標
泵在符合 JB/T 9089規定和圖樣要求的前提下，各等級的考核項目、指標和要求按表 1的規定。檢測記錄表見附錄 A（提示的附錄）。 5抽樣
5. 1 抽樣地點在生產廠中抽取經檢驗合格的泵或在用戶處抽取油封期內未開箱的泵。
5. 2 抽樣方式采取隨機抽樣。
5. 3 抽樣數量在生產廠內抽樣時，當批量不超過 20臺時，抽取樣品 2臺，1臺做性能試驗， 1臺做清潔度檢查；
當批量超過 20臺時，按批量的 5%抽取樣品，但不少于 2臺（不足 1臺按 1臺計）。也可全數檢查。 6質量等級評定
6. 1樣品的質量等級評定
國家機械工業局 1999-12-30批準 2000-06-01 實施
JB/T 53194－1999
樣品的各項質量指標全部達到本標準中某一等級的規定要求時，該樣品才能評為該等級品，否則按其中某一項所達到的昀低等級評定。
6. 2 抽樣檢查泵的質量等級評定
泵做抽樣檢查時，所有樣品均達到某一等級時，該批泵才能評為該等級品，否則按其中某一樣品的昀低等級評定。
6. 3 全數檢查泵的質量等級評定全數逐臺檢查時，其中一等品率、優等品率達到 80%以上，其余泵不低于合格品時，才能相應地
評為一等品或優等品。 檢測方法
7. 1泵的性能檢測按 JB/T 9089的規定進行，泵的噪聲檢測按 GB/T 9069的規定進行。
7. 2泵的主要易損件更換期由生產廠提供的型式試驗報告和兩份以上的用戶使用報告（報告有效期為 2年）確定。用戶使用報告的內容和格式見附錄 B（提示的附錄）。
7. 2. 1 密封副、柱塞更換期的檢測
泵密封副、柱塞應按表 1中規定的更換期。在此期間內泵的泄漏量不應超過規定值，但使用時允許調整柱塞填料壓蓋的壓緊力來控制泄漏量，經調整后泵的泄漏量仍超過規定時，則認為該密封副失效。泵在運行中，在其它影響密封副更換期的條件不變情況下，無論怎樣調整或更換密封副，泵的泄漏量仍超過規定值，則認為該柱塞失效。
7. 2. 2 泵閥組更換期的檢測
泵閥組應按表 1中規定的更換期。在密封副保證規定泄漏量以內，泵的流量明顯低于規定要求時，拆檢證實屬閥線問題不能修復時，則認為閥組失效。
7. 3泵的清潔度檢測按 JB/T 6913的規定進行。

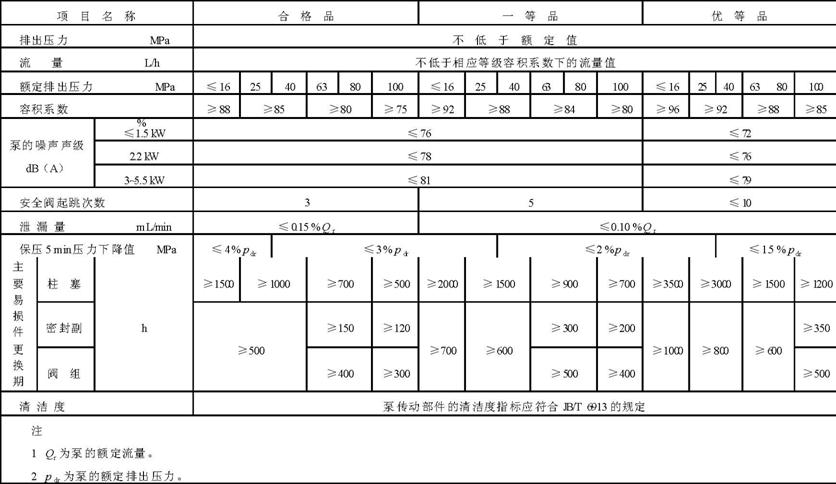

表 1
 |
－
JB/T 531941999 JB/T 53194－1999
附錄 A（提示的附錄）
檢測記錄
檢測人員簽字：檢測負責人簽字：年月日
附錄 B
（提示的附錄）

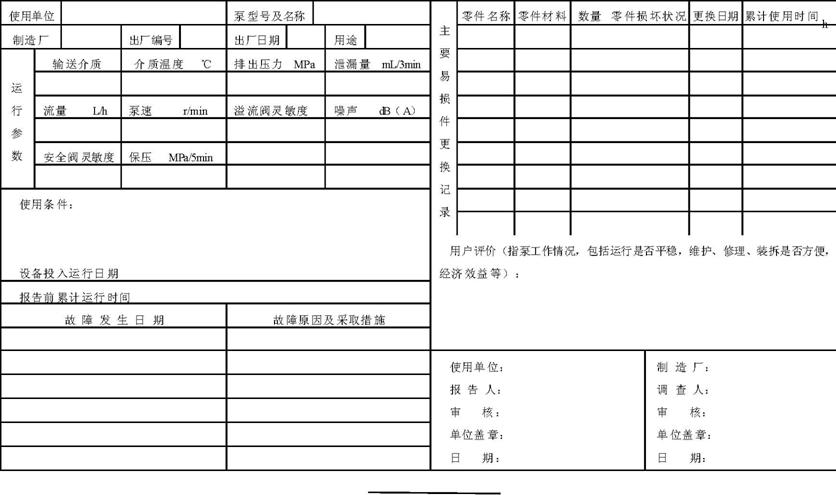

用戶使用報告
 |
－
JB/T 531941999
JB/T 53194－1999
中華人民共和國機械行業標準電動試壓泵產品質量分等（內部使用） JB/T 53194－1999 * 機械科學研究院出版發行機械科學研究院印刷（北京首體南路 2號郵編 100044）
* 開本 880×1230 1/16 印張1/2字?jǐn)?shù)12,000 2000年 7月第一版 2000年 7月第一次印刷印數 1－500 定價 10.00元編號 99－1644
機械工業標準服務網： http://www.JB.ac.cn
