齒輪泵

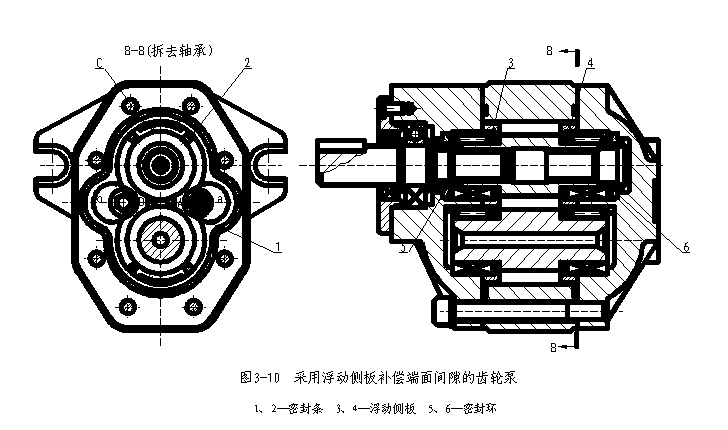

發布時間：2009/11/23 來源：揚子工具集團 瀏覽次數:18758② 浮動側板式補償裝置如圖3-10所示，

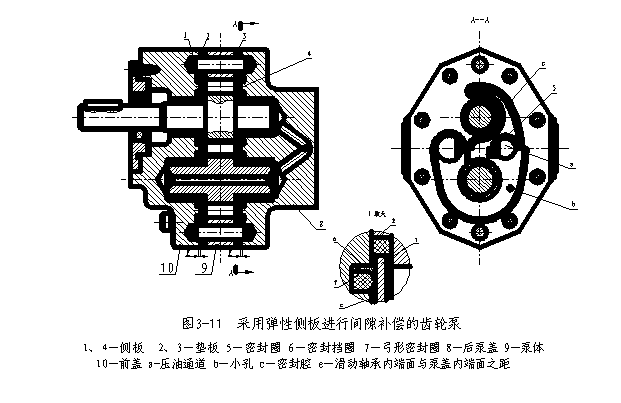

③ 彈性側板式補償裝置 圖3-11所示

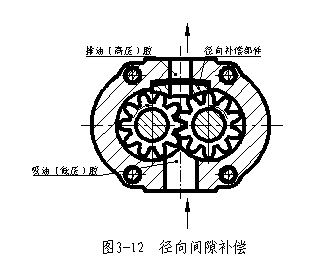

2) 徑向間隙的補償 圖3-12所示
3、徑向不平衡力及其減小措施

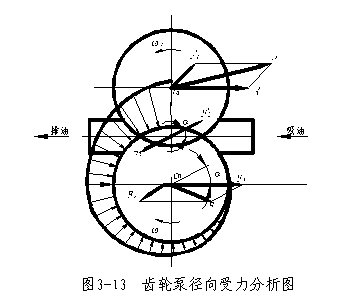

作用在齒輪泵軸承上的徑向力F是由沿齒輪圓周液體壓力產生的徑向力F1和由齒輪嚙合產生的徑向力F2所組成。如圖3-13所示
(1)縮小壓油口大小
(2)擴大排油腔到吸油腔一側 如圖3-14所示
(3)擴大吸油腔到排油腔一側 如圖3-12所示，這種結構即減小了徑向力，又補償了徑向間隙，使容積效率提高。

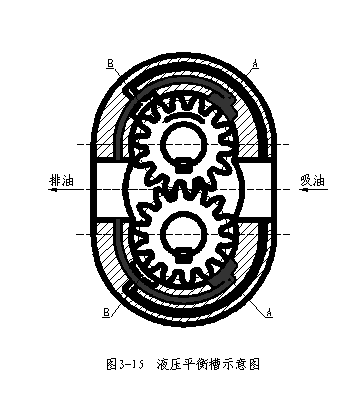

如圖3-15所示，
五、內嚙合齒輪泵簡介

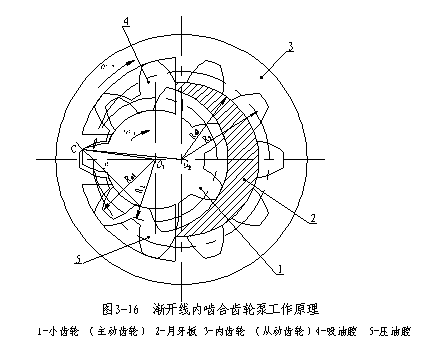

1、漸開線內嚙合齒輪泵的工作原理，如圖3-16所示
內齒輪泵工作原理圖
2、擺線內嚙合齒輪泵

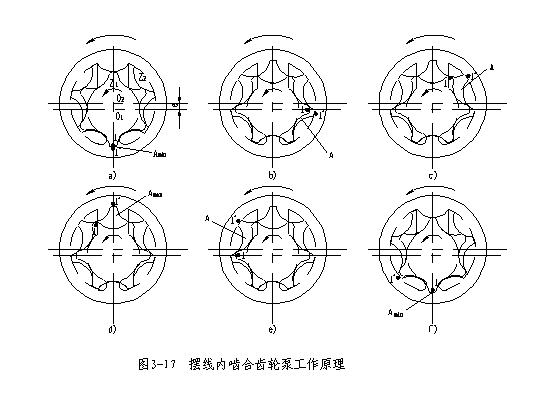

工作原理如圖3-17所示。
