超薄型頂，超薄型千斤頂
超薄型千斤頂 超超薄千斤頂
一、簡介

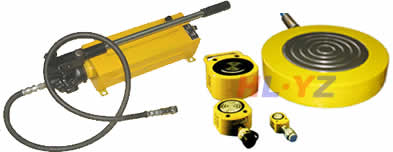

RSM型超薄型千斤頂(超薄型頂,超薄頂)主用于體積狹窄的地方，鍍鉻柱塞，單作用，彈簧回縮，溝槽柱塞表面無需鞍座、RSM-750、RSM-1000、RSM-1500 配有便于攜帶的手柄、安裝孔使固定便易、烤漆表面使耐腐蝕能力更強， 具有重量輕，噸位大，移動靈活的特點，在空間位置小的施工現場，具有很好操作能力。比RCS薄型千斤頂體積更小，通過高壓膠管和薄型頂相連接，可實現遠距離操作，分離的結構對液壓頂?shù)木S修及保養都很方便。
1、比超薄型千斤頂更大行程，請選用RCS薄型千斤頂
2、比超薄型千斤頂更低的本體高度，請選用海力M-B超超薄型頂
3、多只超薄型千斤頂同時起重時請選用TRSM型薄型同步千斤頂。
4、更多規格的大噸位千斤頂，請選用海力F-V電動液壓千斤頂。
5、油泵站選配是根據千斤頂頂升速度要求進行選配，具體請查看相應的泵站YSB單向手動泵或海力B-V系列電動泵。
二、參數
| 型號 | 同步超 薄型頂 型號 |
噸位T | 行程mm | 缸面積cm2 | 油溶量cm3 | 本體高度 A mm |
伸展高度 B mm |
外徑D mm | 重量kg | 舊型號 |
| RSM-50 | TRSM-50 | 5 | 6 | 6.4 | 4 | 33 | 39 | 59×41 | 1 | JRSM-50 |
| RSM-100 | TRSM-100 | 10 | 11 | 14.5 | 16 | 43 | 54 | 83×56 | 1.4 | JRSM-100 |
| RSM-200 | TRSM-200 | 20 | 11 | 28.6 | 31 | 52 | 63 | 102×76 | 3.1 | JRSM-200 |
| RSM-300 | TRSM-300 | 30 | 13 | 42 | 55 | 59 | 71 | 118×76 | 4.5 | JRSM-300 |
| RSM-500 | TRSM-500 | 50 | 16 | 62.1 | 99 | 67 | 83 | 140×114 | 6.8 | JRSM-500 |
| RSM-750 | TRSM-750 | 75 | 16 | 102.7 | 164 | 80 | 95 | 165×139 | 11.4 | JRSM-750 |
| RSM-1000 | TRSM-1000 | 100 | 16 | 126.8 | 203 | 86 | 102 | 178×152 | 14.5 | JRSM-1000 |
| RSM-1500 | TRSM-1500 | 150 | 16 | 198.1 | 277 | 100 | 114 | 216×191 | 26.3 | JRSM-1500 |
2、如需長時間支撐重物請選用海力L-B薄型自鎖式千斤頂
超超薄型千斤頂
| 型號 | 噸位T | 行程mm | 本體高度 A mm |
伸展高度 B mm |
油缸內徑mm | 外徑D mm | 工作壓力MPa | 型號 |
| 海力M-B5 | 5 | 6 | 26 | 32 | 35 | 50 | 63 | YZM-5 |
| 海力M-B5A | 5 | 10 | 30 | 40 | 35 | 50 | 63 | YZMA-50 |
| 海力M-B5B | 5 | 60 | 80 | 140 | 35 | 50 | 63 | YZMB-5 |
| 海力M-B11 | 10 | 11 | 35(30) | 46(41) | 45 | 70 | 63 | YZM-100 |
| 海力M-B16 | 10 | 60 | 84(79) | 144(139) | 45 | 70 | 63 | YZMB-10 |
| 海力M-B21 | 20 | 11 | 42(37) | 53(48) | 60 | 92 | 63 | YZM-200 |
| 海力M-B26 | 20 | 60 | 91(86) | 151(146) | 60 | 92 | 63 | YZMB-20 |
| 海力M-B31 | 30 | 10 | 46(36) | 56(46) | 75 | 102 | 63 | YZMA-30 |
| 海力M-B313 | 30 | 13 | 49(39) | 62(52) | 75 | 102 | 63 | YZM-300 |
| 海力M-B36 | 30 | 60 | 96(86) | 156(146) | 75 | 102 | 63 | YZMB-30 |
| 海力M-B51 | 50 | 10 | 51(41) | 62(52) | 100 | 127 | 63 | YZMA-50 |
| 海力M-B516 | 50 | 16 | 57(47) | 73(63) | 100 | 127 | 63 | YZM-500 |
| 海力M-B56 | 50 | 60 | 101(91) | 161(151) | 100 | 127 | 63 | YZMB-50 |
| 海力M-B71 | 75 | 10 | 60(50) | 70(60) | 115 | 146 | 63 | YZMA-75 |
| 海力M-B716 | 75 | 16 | 66(56) | 82(72) | 115 | 146 | 63 | YZM-750 |
| 海力M-B76 | 75 | 60 | 110(100) | 170(160) | 115 | 146 | 63 | YZMB-75 |
| 海力M-B101 | 100 | 10 | 64(54) | 74(64) | 130 | 165 | 63 | YZMA-100 |
| 海力M-B1016 | 100 | 16 | 70(60) | 86(76) | 130 | 165 | 63 | YZM-1000 |
| 海力M-B106 | 100 | 60 | 114(104) | 174(164) | 130 | 165 | 63 | YZMB-100 |
| 海力M-B151 | 150 | 10 | 78(68) | 88(78) | 160 | 205 | 63 | YZMA-150 |
| 海力M-B1516 | 150 | 16 | 84(74) | 100(90) | 160 | 205 | 63 | YZM-1500 |
| 海力M-B156 | 150 | 60 | 138(128) | 188(178) | 160 | 205 | 63 | YZMB-150 |
| 海力M-B201 | 200 | 10 | 114(104) | 124(114) | 200 | 245 | 63 | YZMA-200 |
| 海力M-B2016 | 200 | 16 | 120(110) | 180(170) | 200 | 245 | 63 | YZM-2000 |
| 海力M-B206 | 200 | 60 | 164(154) | 224(214) | 200 | 245 | 63 | YZMB-200 |
| 型號 | 同步薄型頂型號 | 噸位T | 行程mm | 缸面積cm2 | 油溶量cm3 | 本體高度 A mm |
伸展高度 B mm |
外徑 D mm |
重量kg | 型號 |
| RCS-101 | TRCS-101 | 10 | 38 | 14.4 | 55 | 88 | 126 | 70 | 4.1 | JRCS-101 |
| RCS-201 | TRCS-201 | 20 | 44 | 28.6 | 126 | 99 | 143 | 92 | 5 | JRCS-201 |
| RCS-302 | TRCS-302 | 30 | 62 | 41.9 | 260 | 118 | 179 | 102 | 6.8 | JRCS-302 |
| RCS-502 | TRCS-502 | 50 | 60 | 62.1 | 373 | 122 | 183 | 124 | 10.9 | JRCS-502 |
| RCS-1002 | TRCS-1002 | 100 | 57 | 126.9 | 723 | 141 | 198 | 165 | 22.7 | JRCS-1002 |
三、使用方法及注意事項
請參照海力B-V薄型千斤頂
