齒輪加熱器，齒輪快速加熱器

一、用途
海力C-K/YZCK系列齒輪加熱器（齒輪快速加熱器）ZJ20K系列齒輪快速加熱器的升級產品，具有溫控及時控功能，數字顯示、聲音提示、錯誤顯示、自動顯示加熱時間、自動退磁。主要用于對軸承、齒輪、連軸節、鐵路機車的輪心、輪箍等多種類型的金屬件進行加熱，使之膨脹，以滿足過盈裝配或拆卸的需要。拆卸內圈等環狀工件選用海力S-C/YZSC感應拆卸器，環境惡劣生產流水線選用海力T-H/YZTH軸承自控加熱器，加熱小型工件選用海力H-Z多功能加熱器。
二、主要技術參數

型號		海力C-K1	海力C-K2	海力C-K3	海力C-K4	海力C-K5	海力C-K6	海力C-K7	海力C-K8	海力C-K9	海力C-K10
功率(KVA)		3.8	5.5	9.5	11.5	22	34	41.5	60	75	80
額定電壓(V)		380	380	380	380	380	380	380	380	380	380
額定電流(A)		10	15	25	30	60	90	110	160	210	260
工件	內徑	10-25	10-40	10-70	10-90	30-110	30-110	30-120	30-120	10-400	10-600
	外徑	70	80	100	120	300	450	600	800	1000	1200
	寬度	30	35	35	50	50-150	70-180	80-190	90-200	300	380
自動退磁		自動	自動	自動	自動	自動	自動	自動	自動	自動	自動
磁性探頭		有	有	有	有	有	有	有	有	有	有
溫度控制		有	有	有	有	有	有	有	有	有	有
時間控制		有	有	有	有	有	有	有	有	有	有
溫度數顯		有	有	有	有	有	有	有	有	有	有
時間數顯		有	有	有	有	有	有	有	有	有	有
聲音提示		有	有	有	有	有	有	有	有	有	有
最高溫度℃		300	300	300	300	300	300	300	300	300	300
重量(KG)		45	58	90	145	205	370	450	500	700	900
退磁效應		殘磁≤1.0mT
舊型號		YZCK-1 ZJ20K-1	ZJ20K-2	ZJ20K-3	ZJ20K-4	ZJ20K-5	ZJ20K-6	ZJ20K-7	ZJ20K-8	ZJ20K-9	ZJ20K-10

三、結構與工作原理
海力C-K/YZCK系列加熱器由干式自冷工頻感應加熱裝置（以下簡稱主機）與控制設備組成。
1、短路加熱 主機為一特殊結構的變壓器，可移動的軛鐵用以直接穿套軸承或其它被加熱工件。工作時，接通主機電源，工件（相當于副邊繞組）中感應產生短路電流而被加熱。
2、渦流加熱 被加熱工件與主機的鐵芯組成一閉合的磁回路，工作時，工件中通過主機的磁力線產生渦流而被快速加熱。
四、安裝調試
1、控制箱及主機分別安裝到合適的地方。主機左右方向應水平，前后垂直方向允許向后傾斜不大于3度。

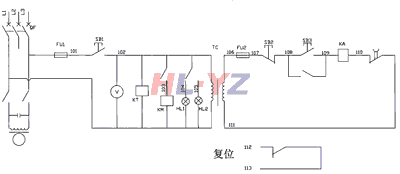

2、安裝完成后，在使用前必須按電氣原理圖復核，接線是否有誤。
3、正確無誤后，合上開關，接通電源，此時電壓表應有指示。
4、被加熱工件放置到主機鐵蕊中間活動軛鐵的下面，輕輕向下移動，使之與工件吻合（若工件厚度尺寸不變，可調節主機后杠桿橋下面的定位螺釘，使軛鐵與工件保持2mm的間距，以方便連續操作）。至此，調試結束，可投入使用。
五、操作程序
1、第一回加熱，先設定溫度，將控溫傳感器放到內圈上，按起動按鈕，工件被加熱，到溫度后加熱器自動關機，并記錄加熱到設定溫度所需的時間。
2、隨即取出工件，以便套裝。
3、連續加熱同一規格的工件，將功能選擇開關撥到時控位置，設定加熱時間，當工件被加熱到所設時間即自動關斷電源。
4、工作完成后，將電源開關撥到停止位置，切斷電源。
六、注意事項
外殼接地必須良好!
海力C-K齒輪加熱器沒放置工件前，嚴禁按起動按鈕。
本系列產品的控制電源為AC380V，插座與插頭的接線應對應一致。
軸承加熱溫升勿超過120℃，以防退火；其它工件最高加熱溫升不大于300℃。
